ムラトリ（ムラ取り）用資材

ムラトリ（ムラ取り）とは

打抜機のバランスまたは抜型の切刃の高さやバランスが崩れている場合、切刃の摩滅や摩耗を招き、ビビりや紙粉が発生してしまいます。

その際、打抜機や切刃の高さのバランスを調整する作業が必要になります。

バランス刃とは　～ムラトリ時間の削減に～

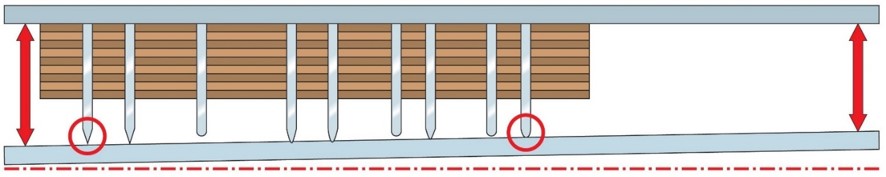

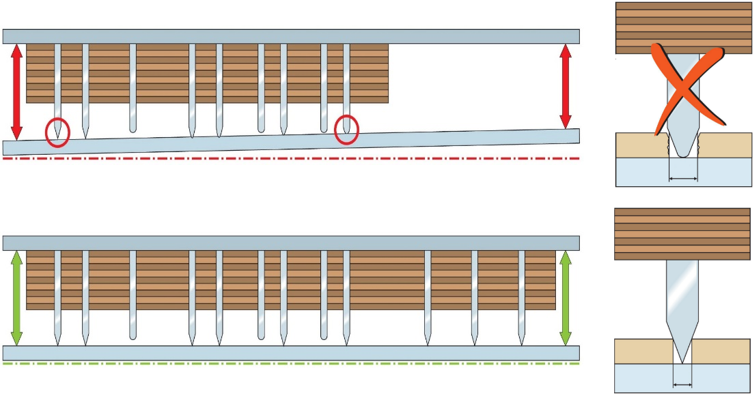

通常、抜型にて切刃の設置範囲が打抜機の最大打抜長さより短い場合は、抜圧が抜型に均等にかかりません。

その結果、特に抜型のくわえ側領域において、通常以上のムラ取り時間を要します。この時間が長く続くと下部プラテンの傾きを招き、面盤の平行平面性が失われてしまいます。

しかし、バランス刃を入れることによって次の効果があります。

・ムラ取り時間が短くなります。
・面盤が抜型に均等に当たる→刃の寿命が長くなります。
・プラテン部のダメージ軽減→機械の寿命が長くなります。

2. 打抜機のバランス調整

打抜機本体でのムラトリテープによるバランス調整では、面付けが多いほど時間と手間がかかります。

ムラ取り作業の80％は、打抜機の抜圧バランスの悪さが原因であると言われています。このバランスを補正する場合は、「プレバランスシート」という商品をおすすめします。

どのようなムラ取り資材を選べばよいか

ムラトリ用高低紙

高品質でしっかりした紙質を持ち、耐湿性があり厚さの誤差が少なく、寸法安定性の優れた紙を使用。(厚さ：0.1mm、厚み公差は±0.01mm以下)

一般のクラフト紙は厚さのバラつきが大きく、湿度に対して敏感なため、湿度変化で寸法がかなり変化します。

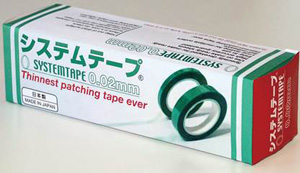

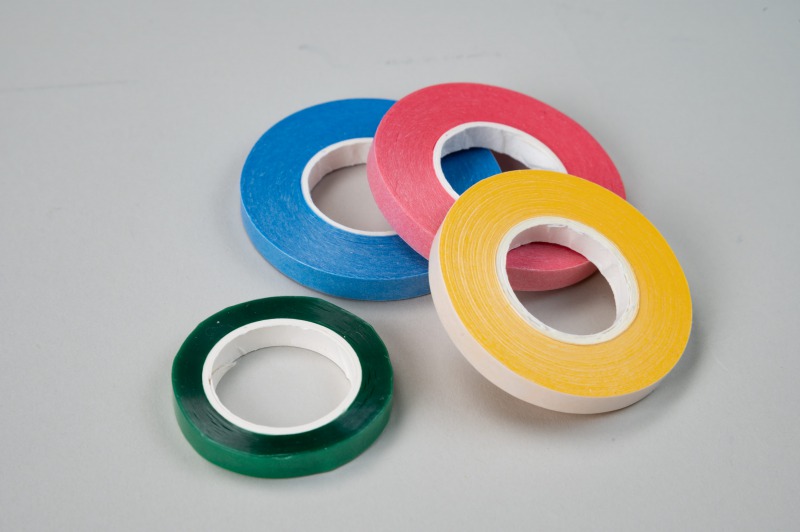

ムラトリテープ

高低紙同様、厚さの誤差が少なく、寸法安定性の高いものを使用します。

セロハンテープなどは材質が柔らかすぎ、テープと糊の厚さには大きなばらつきがあります。その結果、短期間でムラトリの機能を果たさなくなってしまいます。

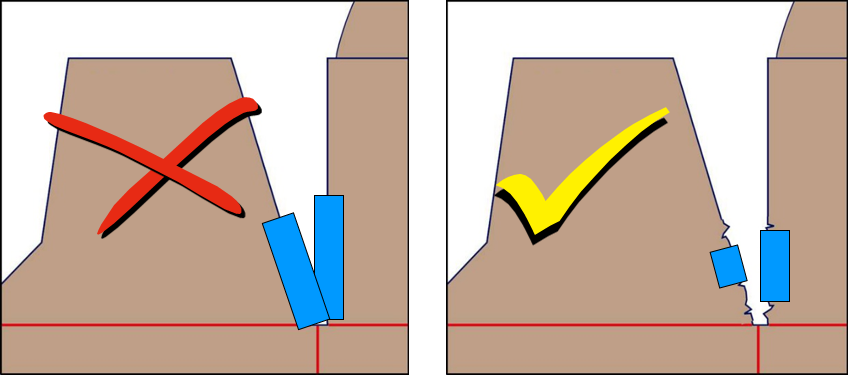

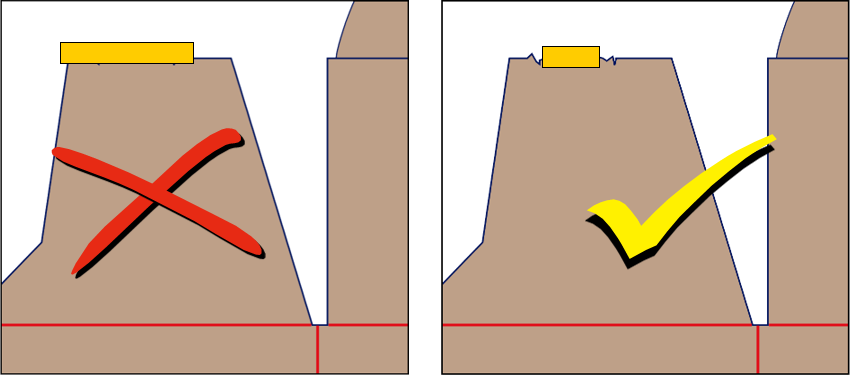

ムラ取りの注意点

必要な長さ以上貼らない。

重ねたり、交差したりしない。

ムラトリテープを貼る際、重ねたり、交差したり、決まったところ以外に貼ってしまうと、別の切れムラが発生する恐れがあります。

そのため上記画像をご参照いただき、正確にテープを貼ってください。

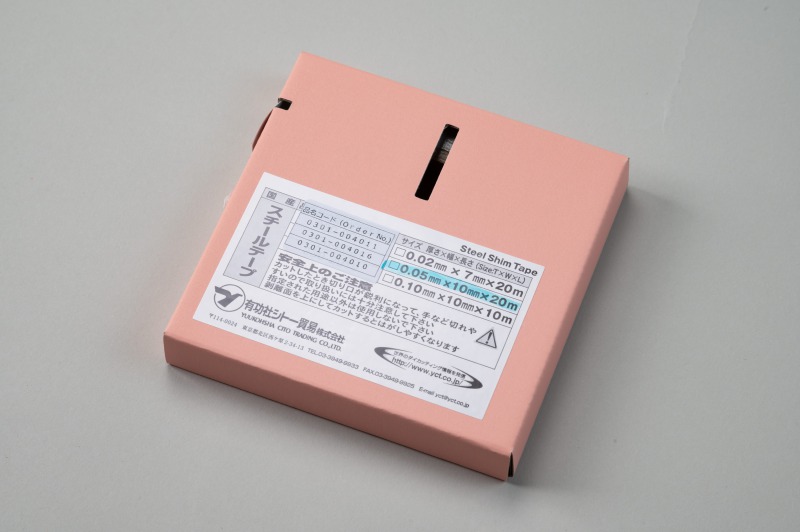

ムラトリのおすすめ資材
