シトーロックフィックスシステム

シトーロックフィックスシステムとは

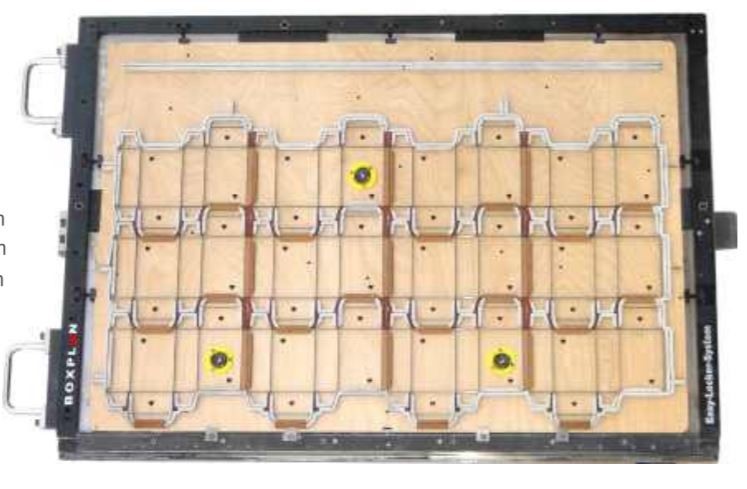

マグネットとナットで構成されており、強い磁力をもつマグネットが抜型をしっかりチェースに固定するシステムです。

主な特徴とメリット

• マグネットの活用: 磁力が強力なマグネットを用いることで、抜型をチェースにしっかりと固定。磁力を利用した固定は、従来のボルト締めと比べて手間が少なく、迅速です。
• 六角レンチによる操作: 六角レンチを使って簡単に抜型の取り付けおよび取り外しを行うことができます。
• 時間の大幅削減: 抜型のセット時間が大幅に削減され、作業効率が向上します。

特長

• マグネットとナットは、直径33mmと50mmの2種類をご用意
• マグネットは各サイズ4 個、ナットは各サイズ250 個がご注文ロット
• 15mm・18mmのベニヤに対応
• あらゆる打抜機に対応
• 打抜工程で発生する抜型のたわみを防止
• ナットを取り付ける際に必要なDXF データもご用意

使用方法

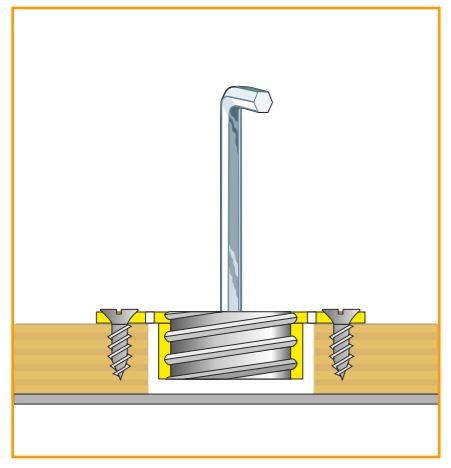

抜型にプラスチック製のナットを埋め込みます。そのナットにマグネットをはめ込み、六角レンチで締め、チェースの底板へマグネットを吸着させます。取り外す際も、六角レンチで簡単にゆるめることができます。
